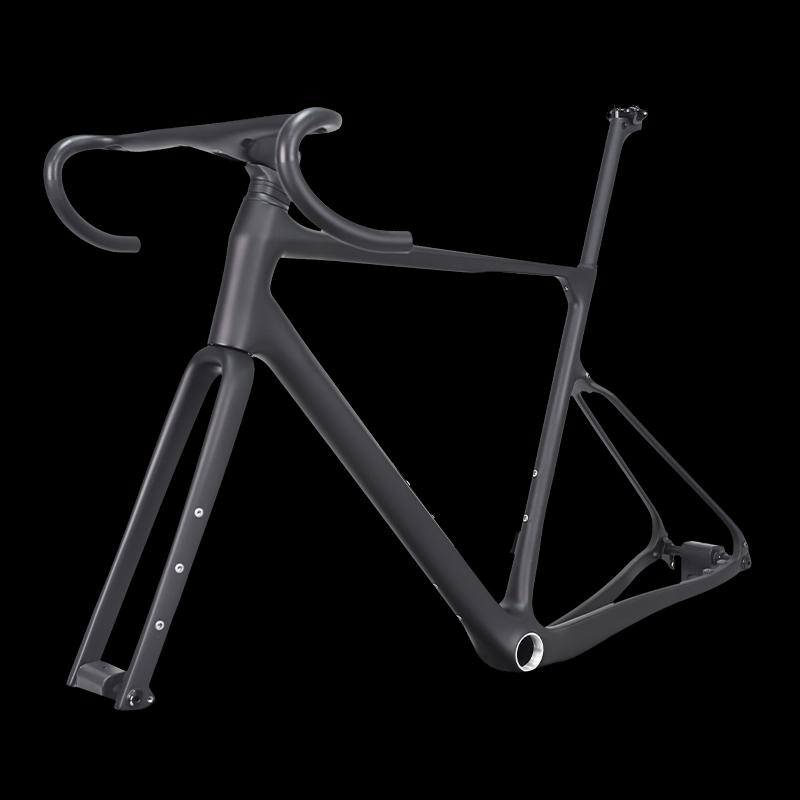

Cable oculto con cuadro de bicicleta de grava de carbono ProX con manillar integrado

• Espacio libre máximo para neumáticos 700*53C o 650B*2.1''

Cable completamente oculto con manillar integrado

Eje pasante delantero 12*100/trasero 12*142

• Freno de disco (montaje plano)

Compatible con grupos mecánicos y electrónicos

  • Artículo No.:

    PXG071-D
  • Pago:

    Paypal, Bank Transfer
  • Origen:

    China
  • Color:

    UD black(or Customized Decal/Painting)
DESCRIPCIÓN

Cuadro de carbono ProX Gravel  Diseño de cable completamente oculto con barra/potencia integradas

Este cuadro tiene un aspecto atractivo con todos los soportes que puedas imaginar para bolsas, guardabarros y botellas de agua. Es un cuadro de bicicleta sumamente cómodo en largas distancias.
La PXG071-D es un cuadro de bicicleta de gravel de carbono rápido, divertido y versátil. Este cuadro permite montar neumáticos de hasta 53 mm de ancho para mejorar la ya cómoda conducción de la bicicleta en terrenos accidentados. Ya sea que esté pasando por arena profunda, barro resbaladizo, rocas, grava y asfalto, tiene una inmensa compostura para afrontar los desafíos.
El acabado predeterminado del cuadro de carbono que fabricamos es UD mate o brillante. Además, se aceptan logotipos personalizados y pintura en color. ¡Así que puedes conseguir este cuadro de bicicleta de gravel como quieras!
¿Qué hay en tu paquete? Incluye un cuadro, una abrazadera de sillín, una horquilla, una tija de sillín, un manillar integrado, un juego de dirección, un juego de espaciadores y un par de ejes pasantes (delantero+trasero).
El cuadro de carbono para gravel tiene un precio de 499 USD/juego.

Diseño de forma de tubo especial con cuadro de grava de carbono PXG071-D

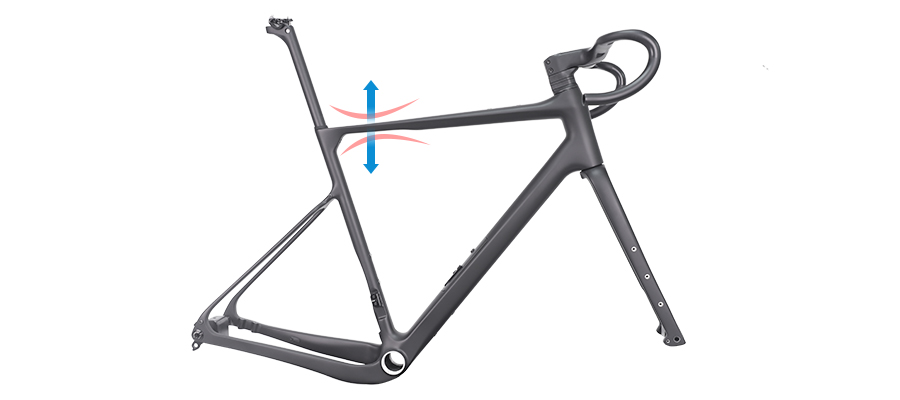

Diseño especial para reducir la vibración

El cuadro de carbono para gravel PXG071-D viene con una tija de sillín desplazada de 25 mm, lo que proporciona una mayor comodidad para ciclismo de larga distancia.
El tubo superior se recorta en la posición cerca del tubo del sillín, lo que ayuda a reducir la vibración y resulta en una mayor comodidad.

Cuadro de gravel PXG071-D con geometría cómoda

Geometría cómoda

El cuadro de grava de carbono PXG071-D tiene un ángulo de tubo de dirección más flojo (71-72°), mayor alcance, mayor altura de pedalier y mayor inclinación de la horquilla en comparación con el cuadro de grava tradicional. Todos ellos proporcionan al conductor un gesto de conducción más cómodo mientras mantiene el control incluso en terrenos todoterreno accidentados.
Será tu buena compañía para aventuras de larga distancia.

Cuadro de grava PXG071-D con soportes para portabultos y guardabarros

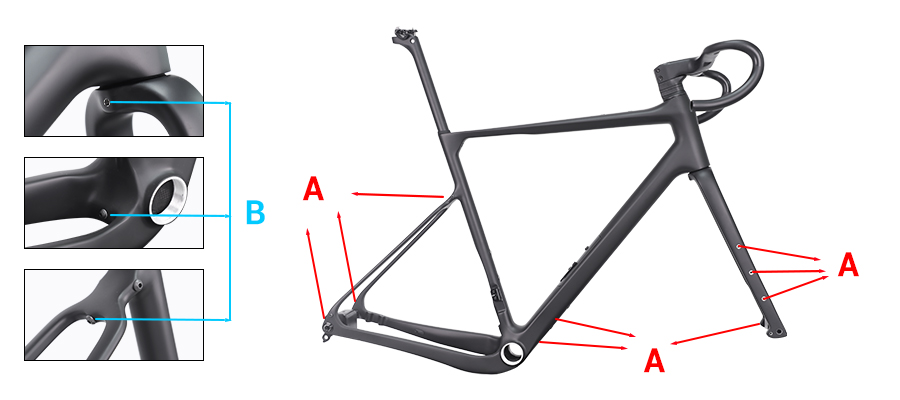

Monturas inteligentes

Nuestros cuadros de carbono para bicicletas de gravel están diseñados con soporte para portabultos y soporte para guardabarros. Por seguridad, el soporte para portaequipajes en la parte trasera es solo para equipaje y no se recomienda para niños pequeños.

El guardabarros/guardabarros es uno de los mejores accesorios que puedes agregar al cuadro de tu bicicleta de gravel y te ayuda a combatir el terreno polvoriento.
R:  Para montaje en bastidor

    carga máxima en la parte trasera = 25 kg

    carga máxima en la horquilla (cada lado) = 3 kg

B:  Para montaje en guardabarros

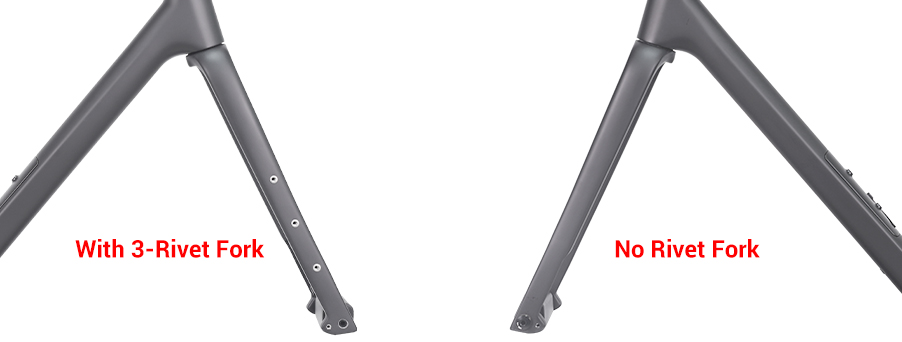

Opciones de horquilla de carbono para grava, con o sin 3 remaches

Opciones de horquilla

La horquilla de carbono para grava viene por defecto con 3 remaches en ambos lados de la pata de la horquilla. Teniendo en cuenta que algunos ciclistas no planean colocar equipaje pequeño o botellas en la pata de la horquilla (afectaría el manejo), también existe la otra opción para esta horquilla de grava, es decir, sin orificios para remaches en ninguno de los lados. Si prefiere tener horquillas sin orificios para remaches, infórmenos al realizar el pedido.

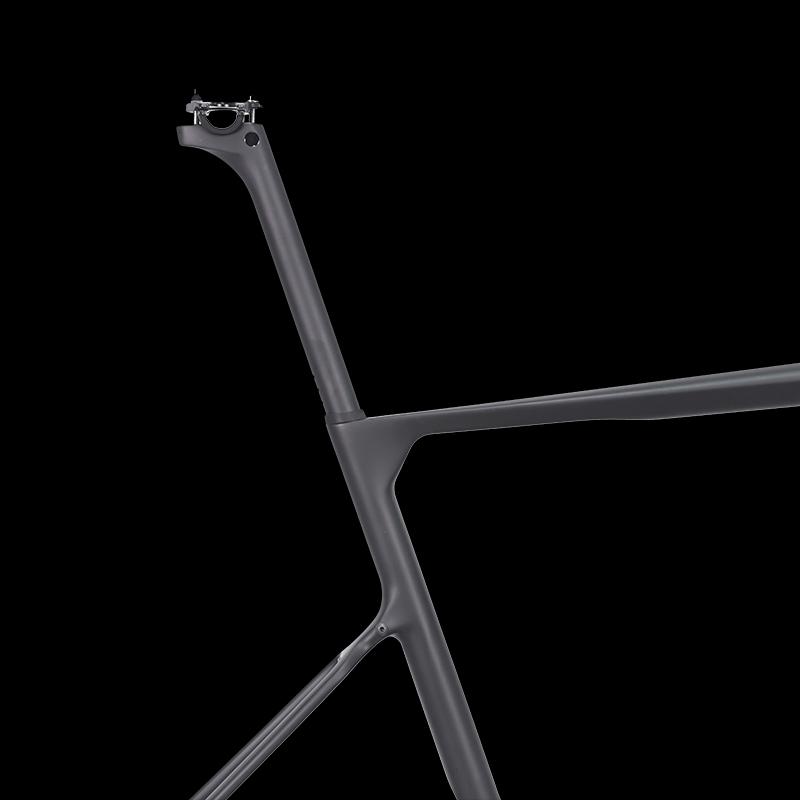

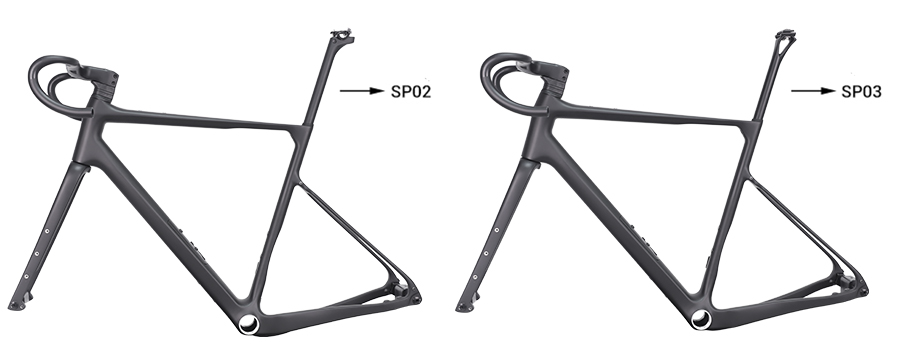

Opciones de tija de sillín

Opciones de tija de sillín

El cuadro Gravel PXG071-D viene con la tija de sillín SP02 (desplazamiento de 25 mm) de forma predeterminada. Si actualiza a SP03 (desplazamiento de 15 mm), el cargo adicional es de 10 USD y mencione que necesita la tija de sillín SP03 al realizar el pedido.


Cuadro de gravel PXG071-D con cable completamente oculto y manillar

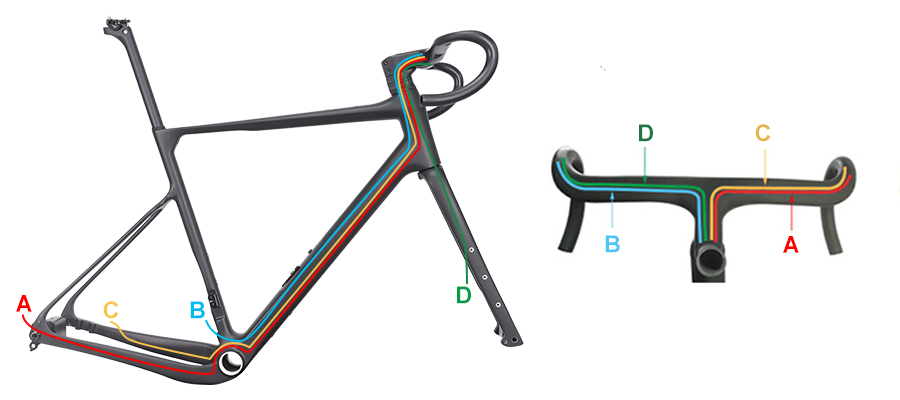

Diseño de cable completamente oculto con manillar

No hay duda de que el cableado interno completo parece bastante bonito. El cuadro de carbono para grava PXG071-D tiene un diseño de enrutamiento de cables completamente oculto (el cable ingresa al cuadro desde debajo del manillar integrado). Combinación perfecta de geometría profesional y diseño de enrutamiento de cables interno completo. Este diseño se ve realmente bonito y limpio después de ensamblar toda la bicicleta.

A Tendido del cable del desviador trasero
B Tendido del cable del desviador delantero
C Tendido del cable del freno de disco trasero
D Tendido del cable del freno de disco delantero

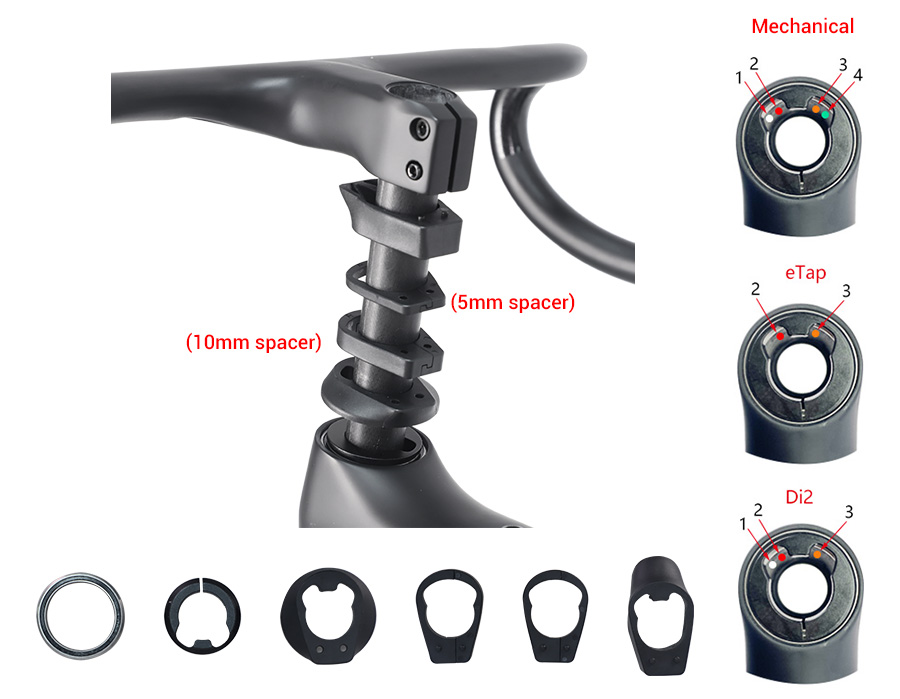

PXG071-D Espaciadores y guiado de cables

Enrutamiento de cables para grupos compatibles

Mecánico
1-Pasado del cable del desviador
2-Pasado del cable del freno de disco delantero
3-Pasado del cable
del freno de disco trasero 4-Pasado del cable del cambio trasero

Shimano Di2
1-Pasado del cable electrónico Di2
2-Pasado del cable del freno de disco delantero
3-Pasado del cable del freno de disco trasero

SRAM eTap
1-Enrutamiento del cable del freno de disco delantero
2-Enrutamiento del cable del freno de disco trasero



Notas para la rueda dentada 42T

Notas para la rueda dentada 42T

Si instala un casete de más de 42T (como 11-44T, 11-46T, etc.), necesitará instalar un soporte adicional como se muestra en la imagen de la izquierda (2,3 cm x 4,5 cm). También proporcionamos este colgador y háganoslo saber al realizar el pedido de este marco de grava.

Tecnología Latex 3D Mandrel en cuadro de carbono gravel

Tecnología de mandril 3D de látex

En la producción de nuestros cuadros de carbono para grava, se utiliza la última tecnología de moldeo y mandril 3D de látex de una sola pieza.
Esta tecnología ayuda a optimizar la ortodrómica y la resistencia de la fibra de carbono, y a evitar las arrugas en el interior (las arrugas son un factor clave que puede provocar grietas). Incluso usando el mismo material, la resistencia mejora un 30%.
Para lograr la misma resistencia, el método tradicional requiere un espesor de 1 mm a 1,2 mm, mientras que esta nueva tecnología solo requiere un espesor de 0,5 mm a 0,8 mm. Por lo tanto, podemos hacer que el marco sea aproximadamente un 15 % más ligero, manteniendo la resistencia sin cambios.

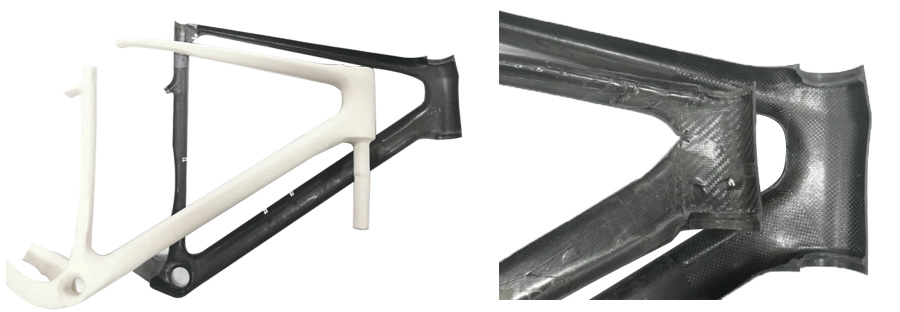

La imagen de la izquierda muestra un marco fabricado con tecnología tradicional y nueva tecnología de látex 3D. Para el método tradicional, tiene muchas arrugas y burbujas en el interior (imagen A). Para mandril de látex 3D que es liso por dentro, sin arrugas ni burbujas (imagen B) .

bicicleta completa construida con cuadro de bicicleta de gravel PXG071-D


Además de los cuadros de carbono para gravel, ProX también tiene varias opciones de ruedas para bicicletas de gravel, fabricadas con bujes DT Swiss, así como bujes de molde propio de ProX.

Si también lo necesita, consulte más detalles en otra página de nuestro  juego de ruedas de carbono para grava  o contáctenos para solicitar sugerencias.

ESPECIFICACIÓN

Cuadro de carbono ProX Gravel, diseño de cable completamente oculto con manillar integrado

 Marco:  Cuadro de carbono para bicicleta de grava PXG071-D diseñado con barra/potencia integradas
 Material:  Fibra de carbono Toray T700 de alto módulo
 Tamaño :  49/52/55/58cm
 Tenedor:  Horquilla de carbono para gravel a juego
 Tamaño del manillar  :

Ancho del manillar:  400, 420, 440 mm (de centro a centro)

Longitud del vástago: 90, 100, 110, 120 mm

 Tubo de cabeza :  Tubo de dirección recto de 1 1/2'' de altura (superior 52 mm, inferior 52 mm)
 Peso del cuadro (+/-50 g) :

49cm: 990g

52cm: 1020g

55cm: 1050g

58cm: 1100g

 Peso de la horquilla (+/-15 g) :  450g
 Peso del manillar  (+/-10 g) :
 355 g (tamaño 420 x 120 mm)
 Peso de la tija de sillín (+/-10 g ) :  190g
 Diámetro de la tija del sillín :  Desplazamiento de 15 mm o 25 mm, diámetro de 27,2 mm (forma redonda)

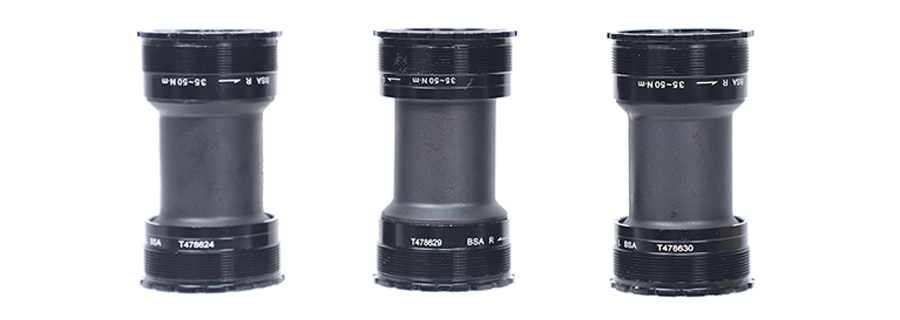

 Pedalier :  Ajuste a presión BB86
 Liquidación máxima de neumáticos :  700*53C o 650B*2,1'' o 29er*1,95''
 Plato máximo :

Si utiliza un solo plato, máximo 42 dientes ( línea de cadena correspondiente = 49,7 mm ).

Si utiliza plato doble, máximo 54/42 dientes (línea de cadena = 43,5 mm), mínimo 46-30 dientes (línea de cadena = 47 mm)

 Tipo de soporte de freno:  Freno de disco Shimano Flat Mount (longitud adecuada del perno de la pinza: 38,2 mm)
 Abandonar :  Delantero  12*100 mm, trasero 12*142 mm eje pasante
 Compatible con grupos

Mecánico/Electrónico (Di2/eTap )

No es compatible con el desviador trasero antiguo sin B-LINK, por ejemplo, el antiguo 105 5800

 Grupo recomendado  :  Grupo Shimano Gravel GRX
 Estándar de prueba :  ISO4210
 Garantía :  2 años
TECNOLOGÍA

Geometría

TAMAÑO 490 520 550 580 Geometría del cuadro de carbono gravel PXG071-D
ALTURA DEL CUERPO (Referencia)
155 - 164cm
165 - 173cm
174 - 183cm
184 - 194cm

LONGITUD DEL INSERTO DE LA TIJA DE SILLÍN 180mm 220 mm 250 mm 270 mm
ALCANZAR 374,1 mm 377,5 mm 386 mm 397,1 mm
LONGITUD DEL TUBO SUPERIOR, HORIZONTAL 535mm 550 mm 575 mm 595mm
PILA 542,6 mm 563,4 mm 598,6 mm 627,1 mm
DISTANCIA ENTRE EJES 1008,9 mm 1014,5 mm 1029,6 mm 1049,8 mm
LONGITUD DE LA VAINA 430 mm 430 mm 430 mm 430 mm
CENTRO DELANTERO 593,8 mm 599,4 mm 614,5 mm 634,5 mm
GOTA DE BB 70mm 70mm 70mm 70mm
ALTURA DEL PILETA 285 mm 285 mm 285 mm 285 mm
ÁNGULO DEL TUBO DEL ASIENTO 73,5° 73° 72,5° 72,5°
ÁNGULO DEL TUBO DE DIRECCIÓN 71° 71,5° 72° 72°
LONGITUD DEL TUBO DEL ASIENTO 490 mm 520 mm 550 mm 580 mm
LONGITUD DEL TUBO DE DIRECCIÓN 120mm 140mm 175mm 205 mm
ALTURA DEL SOPORTE DE BICICLETA (700C*53C) 776,4 mm 793,4 mm 833,4 mm 863,9 mm
ALTURA DEL SOPORTE DE BICICLETA (650B*2.1") 766,4 mm 783,4 mm 823,4 mm 853,9 mm
RASTRILLO/DESPLAZAMIENTO DE LA HORQUILLA 50mm 50mm 50mm 50mm
LONGITUD DE LA HORQUILLA, COMPLETA 397 mm 397 mm 397 mm 397 mm
CAMINO 69,3 mm 66,1 mm 62,7 mm 62,7 mm

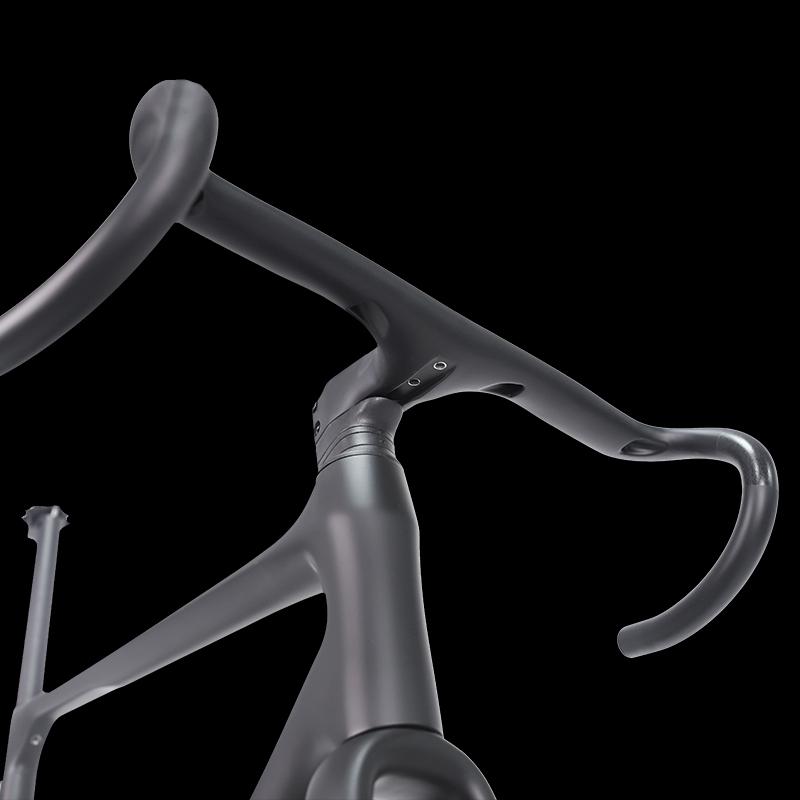

Para optimizar la experiencia de conducción con este cuadro de gravel, tenemos un manillar diseñado específicamente para cuadros de gravel.

El manillar está diseñado con un ángulo de 12 grados que proporciona mayor comodidad a los ciclistas al manejar la bicicleta en un largo viaje de aventuras.

manillar de carbono para bicicleta gravel


Prueba de marco ISO4210

Todos nuestros cuadros de bicicletas de carbono se prueban según la norma ISO4210.
Las pruebas incluyen prueba de fatiga del cuadro (con fuerzas de pedaleo, fuerzas horizontales y fuerzas verticales), conjunto de cuadro/horquilla - prueba de impacto (masa que cae), prueba de rigidez (para el tubo de dirección, triángulo trasero y pedalier), prueba de fuerza (para el tubo de dirección y el eje trasero). triángulo), etc. Garantiza el funcionamiento del marco y también su larga duración.


¿Cómo instalar correctamente los manillares de carbono ProX?

apretar el vástago de la bicicleta de carbonoApriete el manillar en el cuadro de bicicleta de carbono.


Par recomendado para otros accesorios en el cuadro de carbono ProX

Par recomendado para accesorios de bicicletaTorque recomendado para patilla de cambio de bicicleta
