Cuadro de carbono de suspensión completa ProX, cuadro 29er XC, cuadro de MTB de cross country

Cuadro de bicicleta XC 29er con suspensión total

Enrutamiento de cables interno oculto

Montar amortiguador trasero de 165x40 mm (montaje de muñón)

Eje pasante reforzado de 12*148 mm

  • Artículo No.:

    PXFS918
  • Pago:

    Paypal, Bank Transfer
  • Origen:

    China
  • Color:

    UD black(or Customized Decal/Painting)
DESCRIPCIÓN

 Cuadro de carbono con suspensión total ProX para cross country

El cross country es una de las disciplinas más apasionantes del ciclismo MTB. La mejor bicicleta XC combina todo lo que amamos del ciclismo de montaña: andar rápido, cuesta arriba y cuesta abajo. La bicicleta XC es ahora más ligera, más rápida y más capaz que nunca.

Nuestro  cuadro de suspensión total de carbono PXFS918  está disponible actualmente en tres tamaños (pequeño/mediano/grande) y es compatible con ruedas de bicicleta de 27,5 y 29 pulgadas.
El acabado predeterminado del cuadro de carbono que fabricamos es UD mate o brillante. Además, se aceptan logotipos personalizados y pintura en color. ¡Así que puedes conseguir este cuadro de bicicleta como quieras!
¿Qué hay en tu paquete? Incluye cuadro, abrazadera de sillín, eje pasante trasero, dirección (opcional) y cambio trasero de repuesto (opcional).
Si estás pensando en comprarte un cuadro para bicicleta de cross, sigue leyendo, no te defraudará.

Tamaño de choque trasero adecuado

Tamaño del amortiguador trasero

El tamaño del amortiguador trasero es de 165x40 mm (solo soporte de muñón).
Gracias a la posición de instalación del amortiguador trasero en el marco, hay suficiente espacio para aceptar el amortiguador trasero con diseño piggy back y diseño de bobina.
El amortiguador trasero es eficiente para dirigir la bicicleta con confianza para desafiar terrenos montañosos accidentados a campo traviesa. También ayuda a absorber los golpes grandes y pequeños con facilidad y proporciona un soporte relativamente consistente y estable durante toda la aventura.
Horquilla compatible para cuadro xc de doble suspensión PXFS918

Horquilla compatible

Para el cuadro de bicicleta PXFS918, es compatible con horquilla cónica, diámetro superior de 1 1/8"(28,6 mm) - diámetro inferior de 1 1/2"(39,8 mm).
Se recomienda la horquilla de suspensión total con 51 mm de inclinación/desplazamiento y tamaño de refuerzo (eje pasante de 15 x 110 mm).

Sistema de suspensión de pivote único impulsado por varillaje

Sistema de suspensión de pivote único impulsado por varillaje

Este sistema de suspensión de pivote único utiliza un basculante ininterrumpido que conecta el eje trasero directamente al cuerpo principal del bastidor. No hay pivote en el basculante, por lo que no se afloja el pivote ni se producen ruidos, y el mantenimiento es más sencillo. Además, la rigidez, la estabilidad y la controlabilidad mejoran enormemente.

El  soporte del asiento se recorta en la posición central, lo que ayuda a reducir la vibración y resulta en una mayor comodidad.

Tamaño del rodamiento para cuadro de suspensión total de carbono PXFS918

Aspectos

Para este cuadro de bicicleta de carbono, se utilizan rodamientos de alta calidad para optimizar el rendimiento del sistema de suspensión. Los rodamientos de alta gama dotan a nuestros cuadros de carbono de mtb de un mejor rendimiento y durabilidad.

Par máximo para pernos del marco PXFS918

Par máximo para pernos del marco

Aunque bajo algunos tipos de carga, la fibra de carbono es significativamente más fuerte que el aluminio, el acero o el titanio. Pero para evitar fallos inesperados, el marco de fibra de carbono aún debe apretarse según las especificaciones recomendadas.
El par máximo para estos pernos es el que se indica en la imagen.

Diseño de enrutamiento de cables interno completo

Diseño de enrutamiento de cables interno completo

No hay duda de que el cableado interno completo parece bastante bonito. Este cuadro de carbono para bicicleta XC MTB de 29 pulgadas tiene un diseño de enrutamiento de cables interno. Los cables internos ocultos van directamente al tubo de dirección. Combinación perfecta de geometría profesional y diseño de enrutamiento de cables interno completo. Este diseño se ve realmente bonito y limpio después de ensamblar toda la bicicleta.

A -Enrutamiento del control del freno trasero
B -Enrutamiento remoto de la tija telescópica
C -Enrutamiento del cable del cambio trasero
D -Enrutamiento remoto del amortiguador trasero

cuadro de bicicleta de carbono diseñado para UDH

Patilla de cambio universal

El UDH (Universal Derailleur Hanger) crea un diseño de patilla única que funciona en cualquier bicicleta para cualquier desviador en general y, por ahora, está dirigido principalmente a bicicletas de montaña. También garantizará una alineación perfecta durante la instalación, por lo que la configuración y el cambio de marchas deberían ser más fáciles y nítidos. Es más, si la cadena se atasca, el colgador gira hacia atrás para evitar que el mecanismo se dañe. Además, si alguna vez necesita un reemplazo, puede conseguirlo fácilmente ya que es estándar. A partir de ahora, diga adiós al largo plazo de entrega del colgador de repuesto personalizado.

Mandril 3D de látex

Tecnología de mandril 3D de látex

Utilice la última tecnología de moldeo y mandril 3D de látex de una sola pieza.

Esta tecnología ayuda a optimizar la ortodrómica y la resistencia de la fibra de carbono, y a evitar las arrugas en el interior (las arrugas son un factor clave que puede provocar grietas).
Incluso usando el mismo material, la resistencia mejora un 30%.

Protector de vaina

Protector de vaina

Las cadenas golpean la vaina todo el tiempo. Cada golpe o salto en tu bicicleta provocará un golpe de cadena en la vaina. Al utilizar este protector de vaina con amortiguación de alta calidad, minimiza el sonido de traqueteo proveniente de su bicicleta y protege suavemente la cadena y la bicicleta. Ser una moto rápida y una moto silenciosa también.
27 g por lámina protectora de vaina y vendrá  con su cuadro.

PXFS918 Versión antigua (talla S) frente a nueva versión (talla M/L)


Cuadro xc de suspensión total PXFS918

Si también está interesado en otros accesorios para bicicletas de carbono, haga clic en más como se muestra a continuación  o contáctenos para obtener más detalles.

ruedas de carbono para mtb

Manillar MTB integrado XC

ESPECIFICACIÓN

ProX nuevo cuadro de carbono para bicicleta de montaña Cross Country XC 29er PXFS918

 Marco:  Nuevo cuadro de bicicleta de montaña de cross country 29er
 Material: Fibra de carbono  Toray T700+T800+T1000 de alto módulo
 Tamaño :  15'', 17'', 19'' (Pequeño, Mediano, Grande)
 Recorrido frontal :  100~120 mm
 Viaje trasero :  110mm
 Tubo de cabeza :  Tubo de dirección  recto de 1 1/2"
 Peso (+/-50g) :  1910 g/talla 15'', 1950 g/talla 17'', 2000 g/talla 19''
Diámetro de la tija del  sillín :  31,6 mm (abrazadera de 34,9) - longitud de inserción de la tija del sillín telescópico,  17''-200 mm 19''--220 mm
 Pedalier :  BSA 73(BC1.37*24T)
 Liquidación máxima de neumáticos :  29er*2,35'' o 27,5er*2,6''
 Plato máximo compatible :  36T(30T/32T/34T/36T)
 Línea de cadena :  52mm
 Tipo de freno :  Freno de disco de montaje posterior 160 mm
 Amortiguador trasero :  Montaje de 165*40 mm (compatible SOLAMENTE con soporte de muñón) - kits de bujes M10*54 mm hacia arriba y M8*40 mm hacia abajo
 Abandonar :  Eje pasante de impulso de 12*148 mm
 Estándar de prueba :  ISO4210
 Garantía :  2 años

TECNOLOGÍA

Geometría

TAMAÑO S

METRO l
Geometría de suspensión total con cuadro de carbono.
LONGITUD DEL INSERTO DE LA TIJA DE SILLÍN 190 mm

200 mm 220 mm
ALCANZAR 410 mm

435mm 460 mm
LONGITUD DEL TUBO SUPERIOR, HORIZONTAL 570 mm

598,8 mm 625,2 mm
PILA 597mm

597mm 606 mm
DISTANCIA ENTRE EJES 1131mm

1160 mm 1188,9 mm
LONGITUD DE LA VAINA 438 mm

438 mm 438 mm
CENTRO DELANTERO 722,7 mm

723 mm 751,5 mm
GOTA DE BB 38mm

38mm 38mm
ALTURA DEL PILETA 334,5 mm

334,5 mm 334,5 mm
ÁNGULO DEL TUBO DEL ASIENTO 74,75°


74,75° 74,75°
ÁNGULO DEL TUBO DE DIRECCIÓN 67,5°


67,5° 67,5°
LONGITUD DEL TUBO DEL ASIENTO 382 mm

432 mm 470 mm
LONGITUD DEL TUBO DE DIRECCIÓN 95mm

105mm 115mm
ALTURA DEL SOPORTE DE BICICLETA (29“*2.35”) 744,5 mm

744,5 mm 746,5 mm
RASTRILLO/DESPLAZAMIENTO DE LA HORQUILLA 51mm

51mm 51mm
LONGITUD DE LA HORQUILLA, COMPLETA 520 mm

520 mm 520 mm
CAMINO 113,7 mm

113,7 mm 113,7 mm


Datos de simulación del sistema de suspensión

Cuadro de bicicleta con datos de simulación del sistema de suspensión
Datos de simulación del sistema de suspensión de bicicleta de carbono

Si desea imágenes de alta resolución de los datos de suspensión, bienvenido a contactarnos .

Test de vibración

Cuadro de bicicleta de carbono XC de prueba de vibración
VIDEO



dejar un mensaje
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros .. puedamos.
Productos relacionados
full suspension enduro frame
Cuadro de enduro de suspensión completa ProX Cuadro de enduro de carbono Horst Link
• Cuadro de carbono de doble suspensión Enduro/All Mountain • Amortiguador trasero de 185x55 mm (montaje de muñón) • Recorrido trasero 150 mm~160 mm • Eje pasante de refuerzo de 12*148 mm

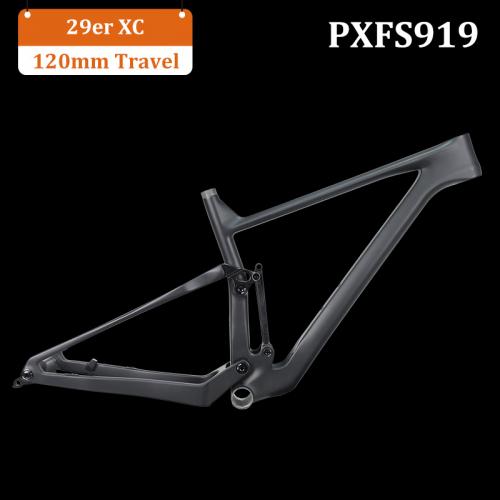

full suspension xc frame
